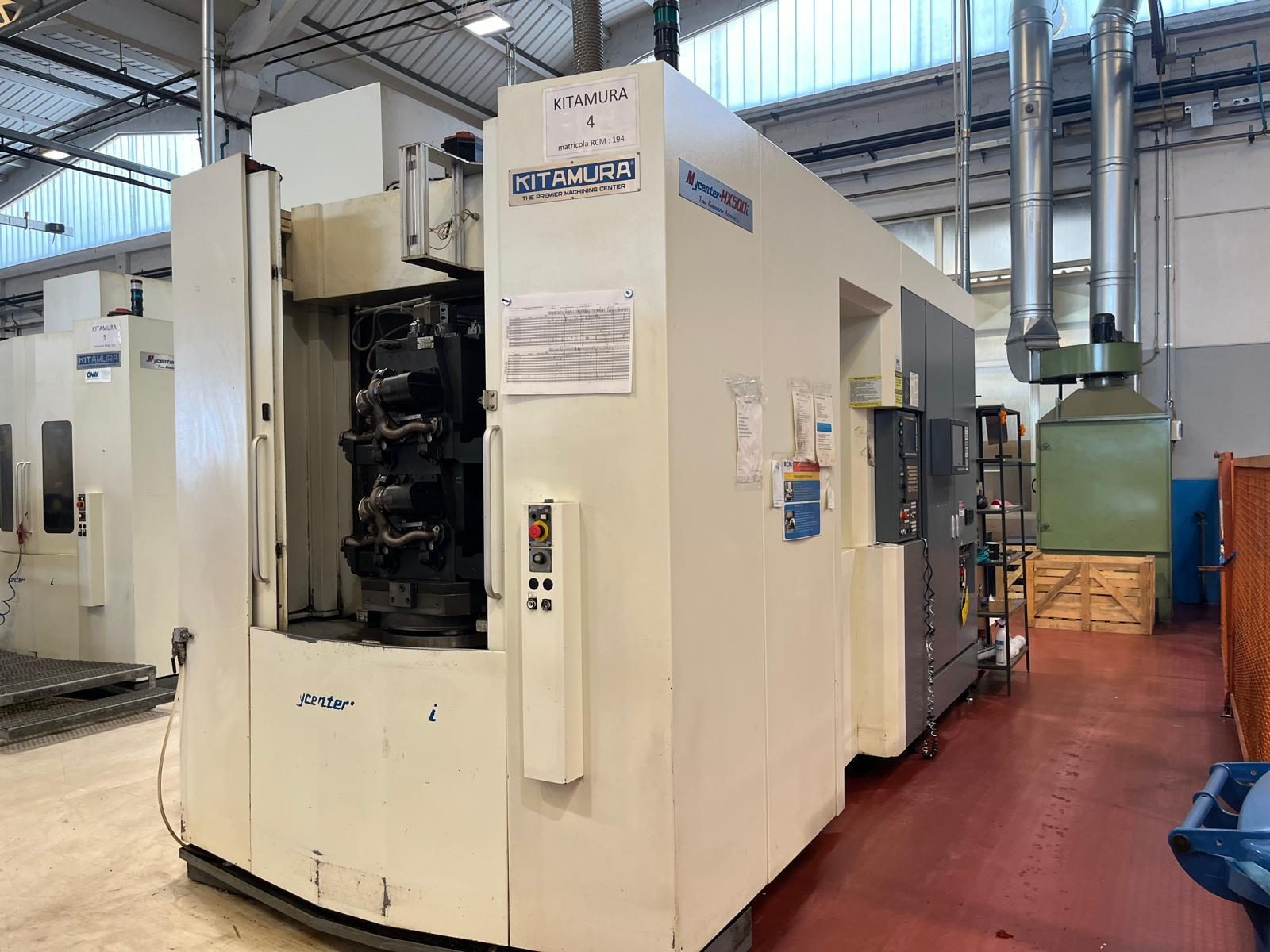

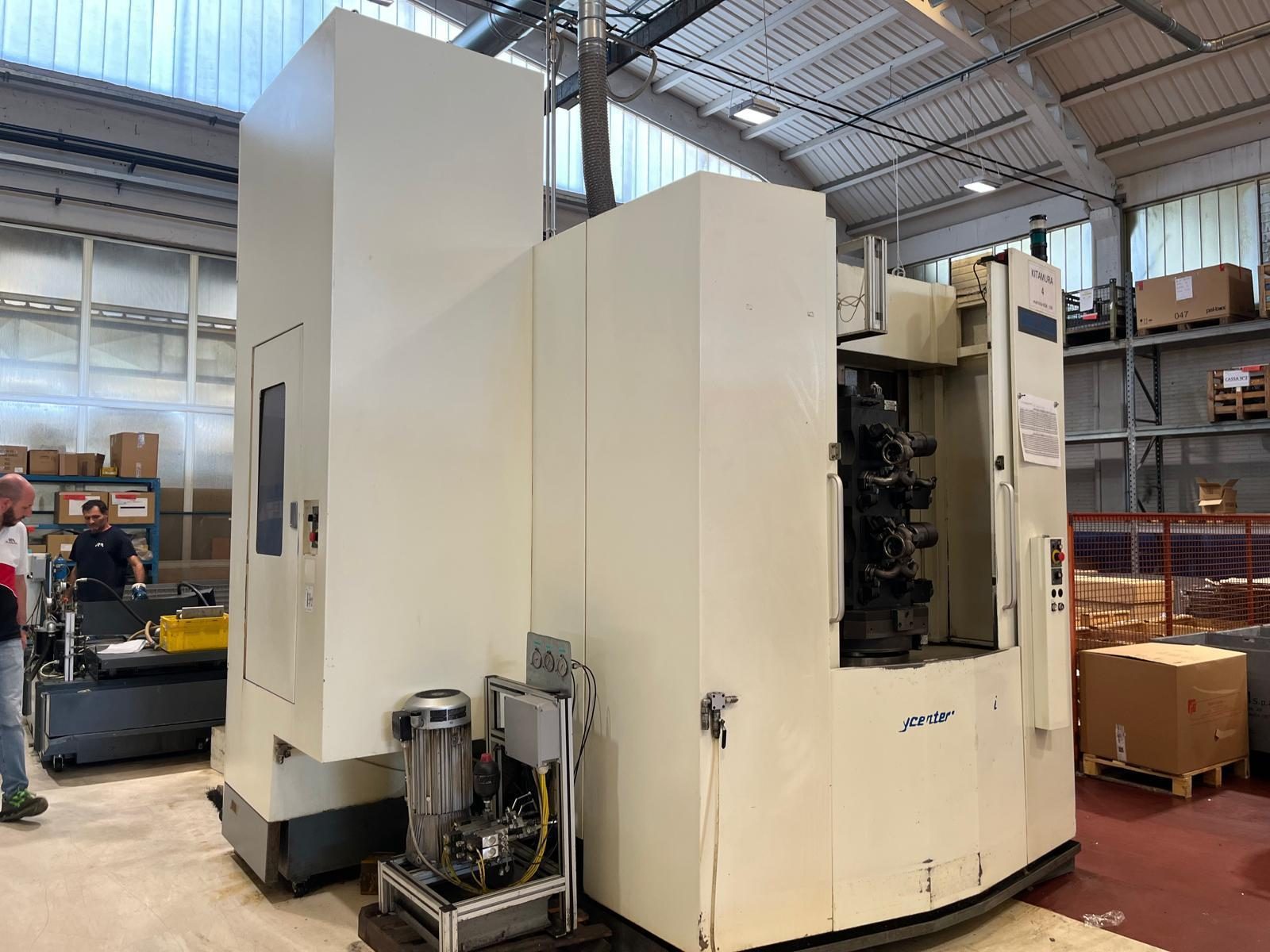

KITAMURA Mycenter HX-500i TGA – Centro di lavoro orizzontale, Fanuc 30i-B

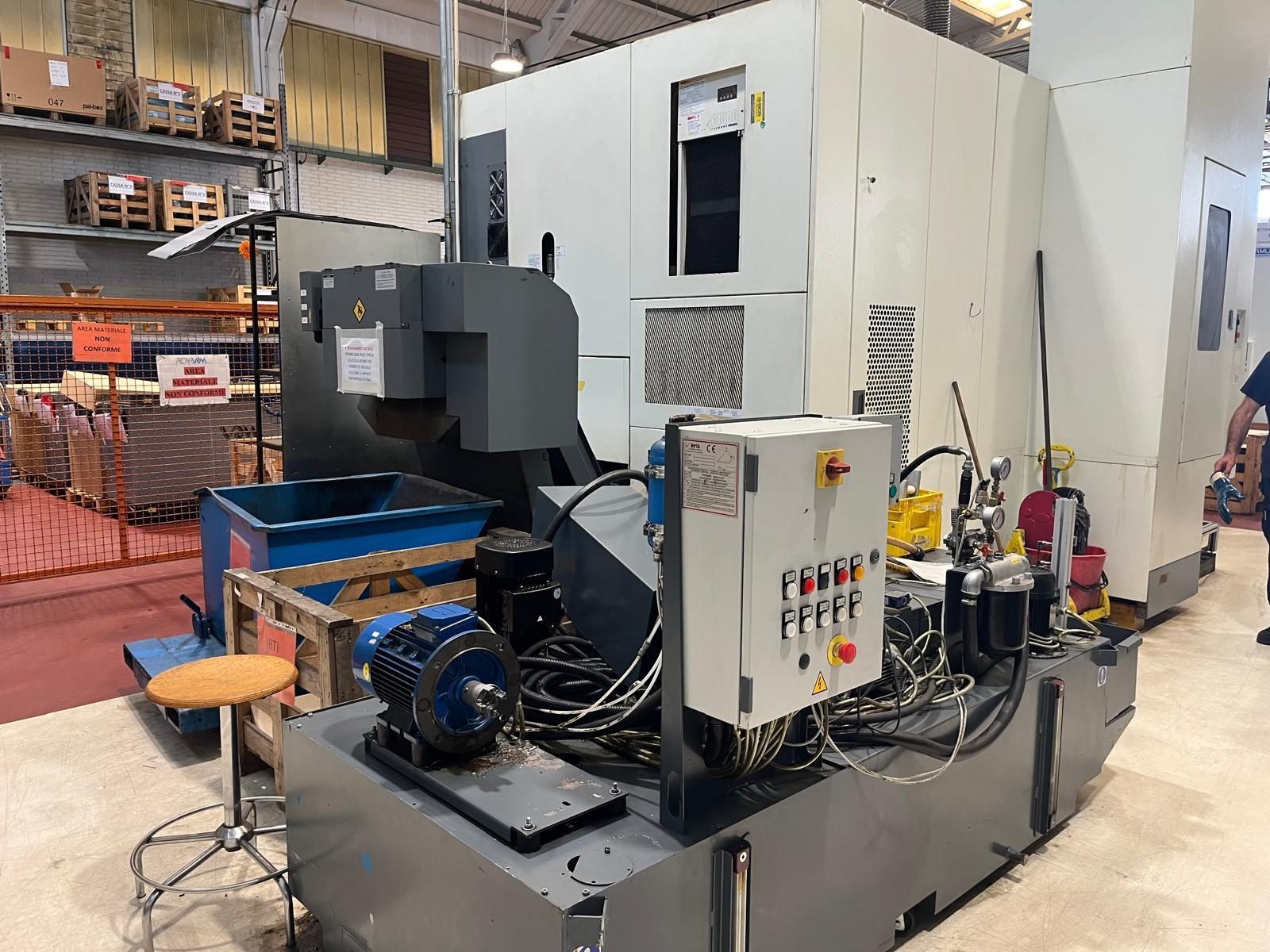

Centro di lavoro orizzontale KITAMURA HX-500i TGA con mandrino 12.000 giri/min, CNC Fanuc Series 30i-Model B, tavola in continuo 360.000 posizioni, refrigerazione attraverso mandrino 50 bar e evacuatore trucioli. Pallet 500×500 mm, carico fino a 800 kg; corse X 870 / Y 710 / Z 660 mm. Ideale per lavorazioni su pezzi medi con elevata affidabilità e rigidità.

Vantaggi per la vostra produzione:

• Riduzione dei tempi di ciclo: cambio pallet a 2 stazioni e tavola full-contouring per lavorare più facce senza riprese.

• Stabilità di processo: mandrino 12k e 50 bar TSC per evacuazione truciolo efficace su materiali tenaci.

• Precisione e ripetibilità: 4° asse indicizzabile a 0,001° (360.000 pos.).

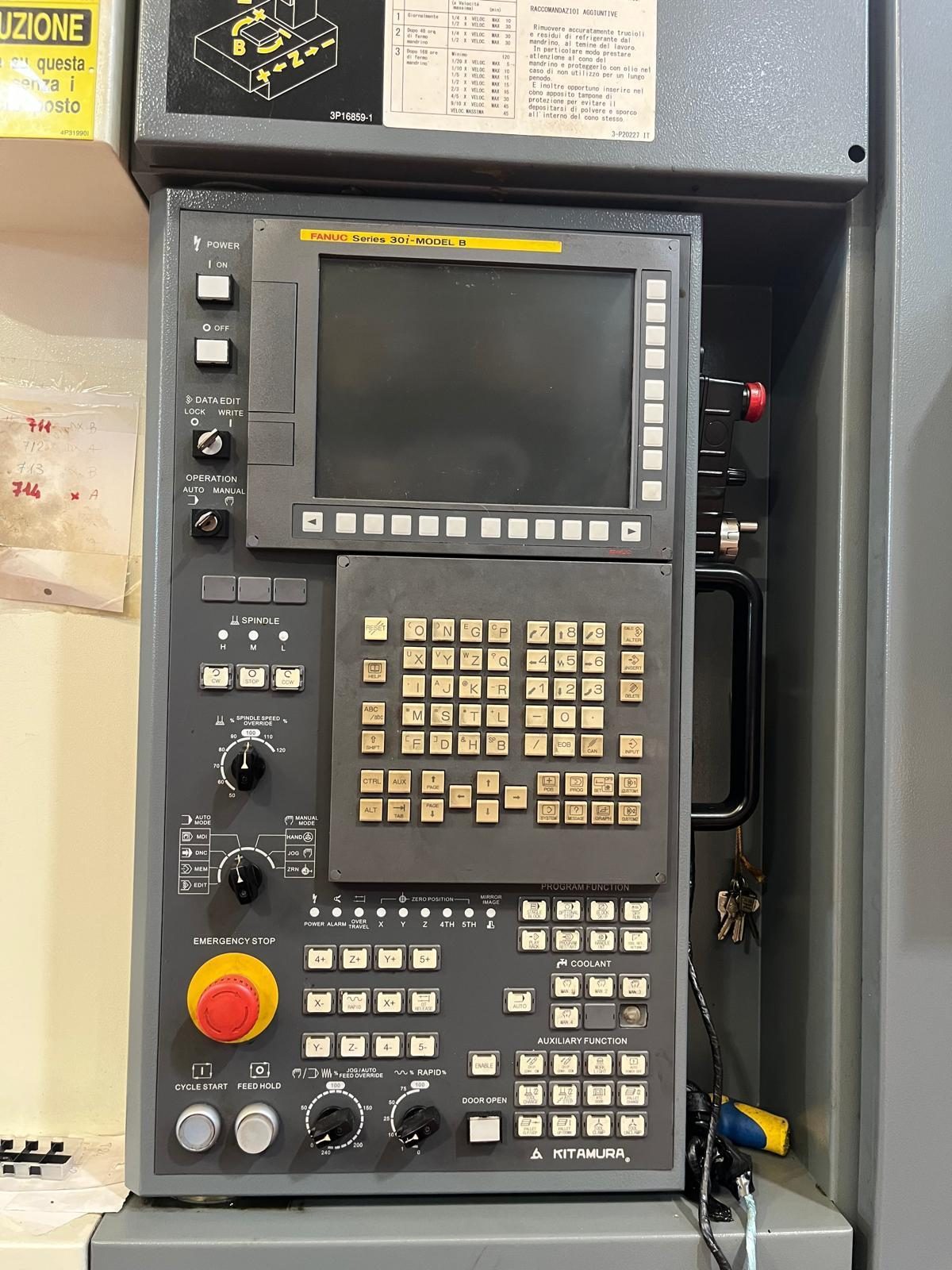

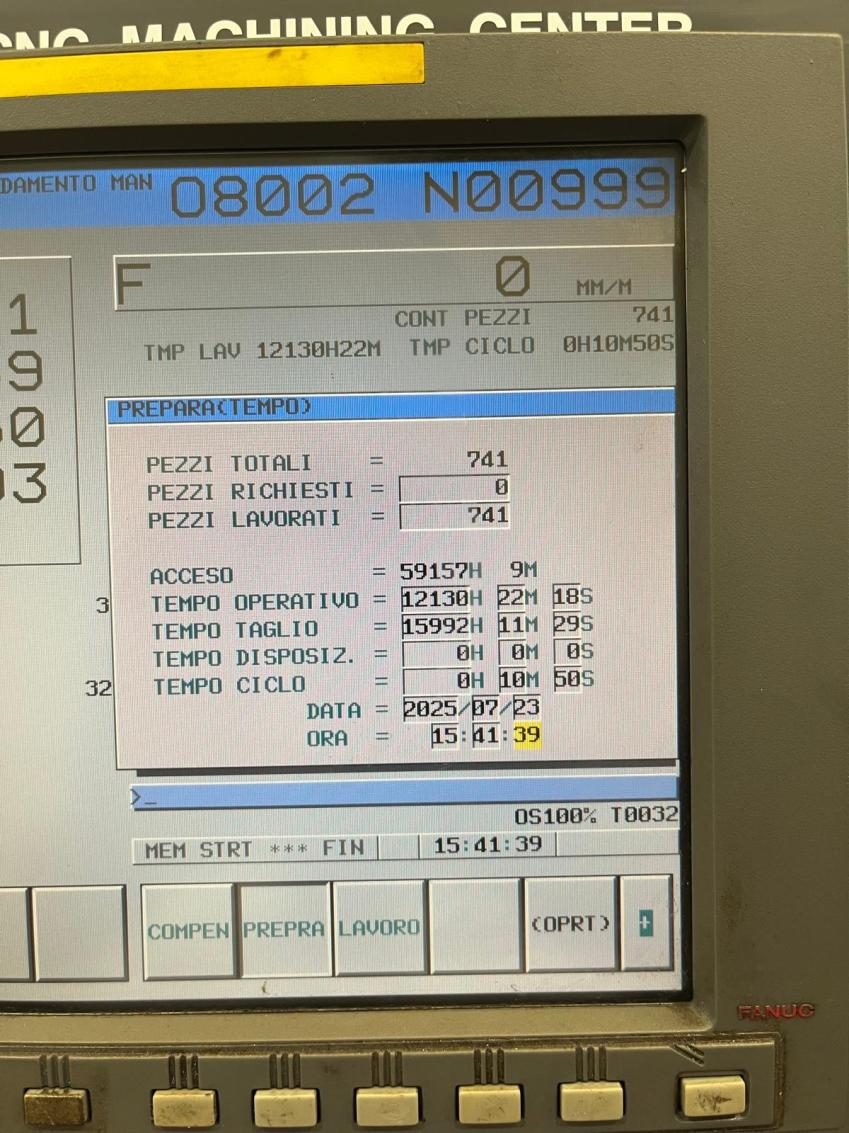

• Affidabilità e service diffuso: piattaforma Fanuc 30i-B.



Configurazione e caratteristiche tecniche

TAVOLA

Area di lavoro tavola (L×P): 500 × 500 mm (19,7″ × 19,7″)

Dimensione max pezzo lavorabile (Ø × H): Ø800 × 1.090 mm (31,5″ × 42,9″)

Capacità di carico tavola: 800 kg (1.760 lbs)

CORSE

Asse X: 870 mm (34,3″)

Asse Y: 710 mm (28″)

Asse Z: 660 mm (26″)

4° asse (tavola rotante): 0,001° ~ 360°

Distanza dalla superficie tavola al centro mandrino: 50 ~ 760 mm (2″ ~ 30″)

Distanza dal centro tavola al naso mandrino: 150 ~ 810 mm (5,9″ ~ 31,9″)

MANDRINO

Attacco mandrino: NST No.50

Velocità mandrino: 35 ~ 12.000 giri/min

Trasmissione: Ingranaggi a 2 stadi

Coppia massima: 380 N·m (280,3 ft·lbs)

AVANZAMENTI

Avanzamenti rapidi (assi X, Y & Z): 50.000 mm/min (1.969 ipm)

Avanzamenti di taglio (assi X, Y & Z): 50.000 mm/min (1.969 ipm)

Avanzamento rapido (4° asse): 12.000 °/min

Rotazione di 90°: 0,45 secondi

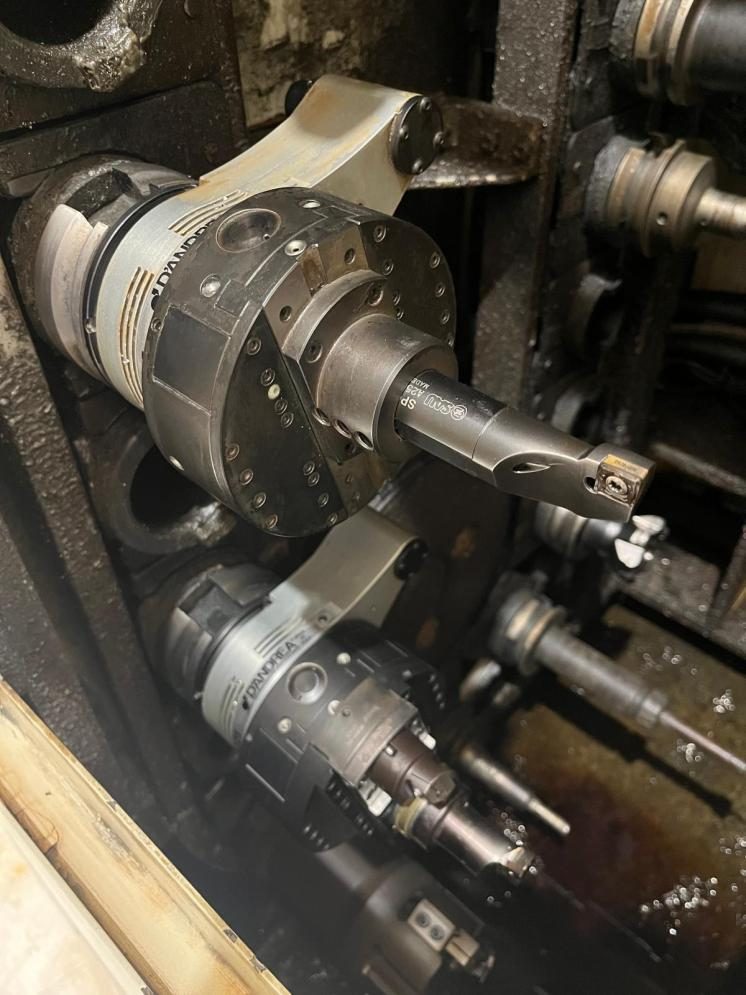

CAMBIO UTENSILI AUTOMATICO

Capacità magazzino: 50 utensili (opzioni: 100, 150, 200, 300)

Metodo selezione utensili: Random Bi-Directional, Fixed Pot

Tipo portautensile: MAS BT50 / CAT50

Tirante: JIS B 6339 50P

Dimensioni max utensile (Ø × L):

Ø125 × 450 mm (4,9″ × 17,7″)

Ø200 × 450 mm (7,9″ × 17,7″) (con sedi adiacenti vuote)

Peso max utensile (con portautensile): 20 kg (44 lbs)

Tempo cambio utensile (utensile → utensile): 1,5 secondi

Tempo chip-to-chip (con orientamento utensile): 5,5 secondi

CAMBIO PALLET AUTOMATICO

Numero pallet: 2

Tempo APC: 6,0 secondi

MOTORE

Motore mandrino: AC 26 kW (35 HP)

Motore ATC: AC 750 W

Motore refrigerante: AC 730 W (50 Hz) / 1210 W (60 Hz)

PESO MACCHINA CON CNC

19.600 kg (43.120 lbs)

UTILITIES

Requisiti elettrici: AC 200 V / 3 fasi, 55 KVA

Requisiti aria: 410 L/min
